定制雨伞从创意图到实物手板怎么做？3D建模、金属打样与开模流程

定制雨伞如果只有一张平面创意图，通常不能直接进入生产。真正开始制作之前，需要先判断设计能不能安装到雨伞上、会不会影响开合和收伞，再建立三维模型、制作实物手板，并装配到完整雨伞上进行验证。

如果定制配件最终需要开模生产，手板确认以后，还要继续经过模具开发、试模和生产样品确认，才能进入批量生产。

这也是为什么复杂定制雨伞项目中经常会出现三种不同费用：

3D建模费、手板制作费和模具开发费。

它们并不是同一笔费用，而是分别对应产品开发的不同阶段。

最近，我们正在与一位海外客户推进一个定制雨伞开发项目。客户希望对伞柄和伞顶等部件进行个性化设计。

收到设计以后，我们没有马上安排打样，而是先从雨伞实际使用和生产的角度检查这个设计是否可行。

在这个过程中，我们已经发现原始方案中有一个可能影响雨伞正常收合的问题，并与客户进行了沟通和调整。

本文记录的是这个项目的第一阶段：从创意图到准备3D建模和实物手板之前，我们需要解决哪些问题。

为保护客户原创设计，本文不展示客户身份、图纸和具体造型，只分享通用的开发过程和制造经验。

截至本文撰写时，双方已经确认前期开发安排及相关文件，目前正在等待付款启动，3D建模和实物手板尚未正式完成。

后续建模、手板、整伞装配、开模和生产过程中如果出现新的实际问题，我们也会继续记录。

一、客户已经有创意图，为什么不能直接制作？

创意图首先解决的是：

“产品想做成什么样？”

但工厂真正开始开发时，还必须解决另一个问题：

“这个设计装到雨伞上以后，能不能正常使用？”

这两件事情并不完全相同。

一张平面创意图可以把外观表现得非常清楚，但它通常不会完整表达：

• 造型厚度；
• 背面结构；
• 实际尺寸；
• 与伞杆的连接方式；
• 与开关之间的距离；
• 与伞骨、伞珠之间的活动空间；
• 雨伞收合以后各部件的位置关系；
• 实际握持时的重量和手感。

所以收到复杂定制设计以后，我们首先做的不是问“能不能做得像”，而是检查：

“做出来以后，这把伞还能不能正常开、正常收、正常使用？”

二、这次项目为什么在建模前就需要修改设计？

这次客户提供的设计很有创意，我们也很愿意参与开发。

但在前期结构评估时，我们发现：

原始造型如果按照创意图直接制作，可能会与雨伞收合后的部分结构产生空间干涉。

简单来说就是：

外观看起来没有问题，但装到真实雨伞上以后，可能影响正常收伞。

因此，我们没有直接按照图片安排制作，而是先把这个问题告诉客户，并说明为什么需要调整。

客户理解以后，也接受了初步优化方向。

这一步看起来只是修改了一点设计，但对于后面的开发非常重要。

因为如果这个问题在3D建模以后才发现，需要重新修改模型；

如果在手板做好以后才发现，就可能需要重新制作手板；

如果已经开模以后才发现，修改成本会更高。

所以我们认为：

复杂定制雨伞的第一步不是打样，而是先判断设计在真实雨伞结构中是否成立。

前期多花一点时间发现问题，通常比后期返工成本低得多。

三、3D建模到底需要确定什么？

确认基本结构方向以后，下一步才是3D建模。

客户提供的是平面创意图，因此还需要把二维设计逐步转化成真正可以用于制造和验证的三维结构。

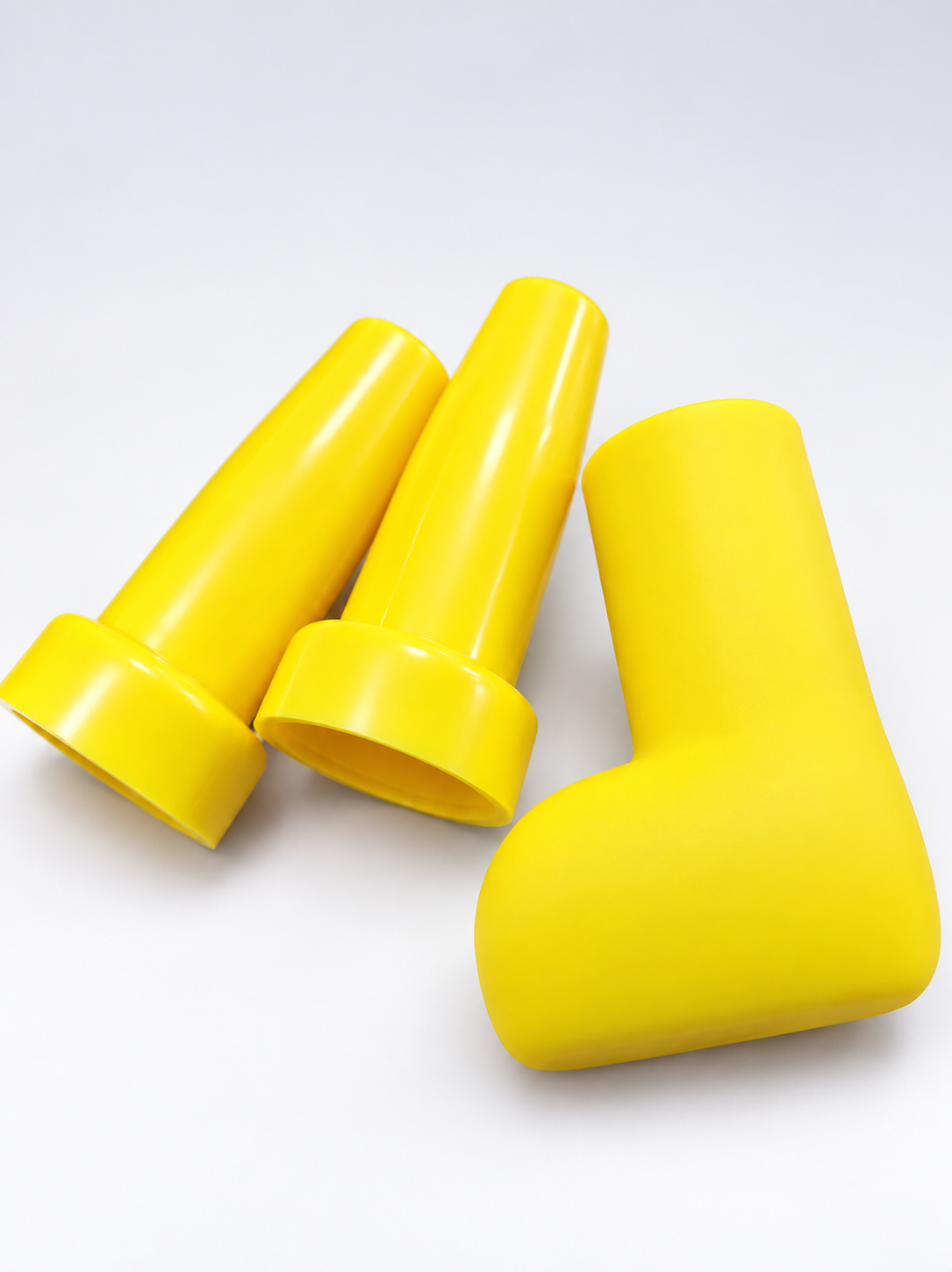

对于定制伞柄、伞顶或其他特殊配件，通常需要逐步确认三类信息。

1. 外观信息

包括：

• 整体造型比例；
• 正面细节；
• 侧面轮廓；
• 背面结构；
• 厚度；
• 曲面和边缘处理。

平面图没有表达出来的部分，需要在建模过程中补充。

2. 尺寸信息

包括：

• 配件总长度；
• 宽度和厚度；
• 安装位置；
• 与中棒连接位置的尺寸；
• 与其他部件之间需要保留的距离。

3. 装配信息

这是雨伞定制中特别重要的一部分。

需要考虑：

• 伞柄怎样连接中棒；
• 伞顶怎样安装；
• 是否影响雨伞开关；
• 是否影响伞骨活动；
• 收伞以后是否会发生碰撞；
• 装配后是否容易松动；
• 后续生产是否方便安装。

所以：

3D建模不是把一张图片简单转换成STEP文件。

真正的产品建模，是把外观设计、实际尺寸、装配结构和使用要求放到同一个三维模型中解决。

四、客户一定需要提供STEP文件吗？

不一定。

复杂定制项目大致有三种情况：

如果客户已经有合适的CAD模型，可以优先提供 STEP/STP 等常用三维交换格式。

收到以后，我们仍然需要检查：

这个模型是不是“可以打开”，和这个模型是不是“适合做成雨伞配件”，是两件不同的事情。

尺寸、连接方式、活动空间以及后续制造工艺仍然需要确认。

这次项目中，客户没有现成的生产用三维模型，因此需要安排专业人员协助完成3D建模。

五、为什么3D建模需要单独收费？

因为建模本身就是产品开发工作的一部分。

特别是只有创意图的情况下，建模人员并不是简单描图。

他需要把：

创意 → 尺寸 → 立体结构 → 装配关系 → 可制造结构

逐步建立起来。

而且过程中通常还会发生：

初步建模 → 双方检查 → 提出修改 → 调整模型 → 再确认。

所以开始之前最好把以下内容写清楚：

• 需要开发哪些部件；
• 建模包含哪些工作；
• 最终交付什么文件；
• 是否交付STEP/STP交换文件及约定的原生CAD文件；
• 包含多少范围的修改；
• 建模费用；
• 付款方式；
• 预计完成时间。

如果客户自己已经提供符合要求的模型，就不需要重复支付同一部分建模工作。

如果已有模型仍需要进行结构修改，则根据实际工作量另外确认。

把建模范围提前写清楚，比后面争论“这个修改是不是包含在建模费里面”更重要。

六、3D模型确认以后，为什么还要做实物手板？

因为：

3D模型验证的是数字设计，实物手板验证的是真实产品。

屏幕上的模型可以帮助我们检查结构，但真正拿到手以后，还会出现一些电脑上不容易完全判断的问题。

例如：

• 实际大小是否协调；
• 握在手里是否舒服；
• 重量是否合适；
• 造型比例是否需要调整；
• 与中棒连接是否自然；
• 装到雨伞以后是否影响其他部件；
• 表面处理效果是否符合设计预期。

因此，对于复杂定制配件，我们不会把“3D模型确认”直接等同于“产品确认”。

七、为什么这次考虑使用铝合金3D打印手板？

这次客户希望最终产品具有金属质感，后续量产配件计划考虑采用锌合金工艺。

为了在开模之前先获得一个真实的金属样件，目前讨论的方案是：

使用铝合金粉末3D打印制作手板，再进行相应的表面处理。

这样可以先验证：

• 实际造型；
• 尺寸；
• 装配关系；
• 整体比例；
• 金属件安装后的实际效果。

但这里必须提前向客户说明一个重要问题：

铝合金3D打印手板不能完全代表最终锌合金量产件。

因为材料和生产工艺不同，两者可能在以下方面存在差异：

• 重量；
• 手感；
• 表面质感；
• 成型细节；
• 后处理效果。

所以手板的作用主要是：

在投入正式模具之前，尽可能早地发现设计和装配问题。

最终锌合金产品的实际效果，仍然需要通过后续模具样品确认。

八、3D建模费、手板费和模具费到底有什么区别？

这是复杂定制项目中客户经常容易混淆的问题。

实际上，它们对应三个完全不同的阶段。

除此之外，还可能涉及：

• 完整雨伞样品制作；
• 配件装配；
• 表面处理；
• 样品运输；
• 多次修改后的重新打样；
• 特殊测试。

这些项目最好在报价阶段分别说明。

这样客户能够清楚知道：

自己付的钱分别解决什么问题。

九、为什么不能只看伞柄和伞顶两个手板？

因为客户最终买的不是两个金属配件。

客户最终需要的是一把完整的雨伞。

所以配件单独确认以后，还必须装到真正的雨伞上检查。

整伞验证需要看：

• 整体造型和比例；
• 开伞是否顺畅；
• 收伞是否正常；
• 定制配件是否影响其他部件活动；
• 连接结构是否可靠；
• 握持是否舒适；
• 重量分布是否合理；
• 外观是否达到客户预期。

我们一直认为：

配件手板验证的是部件本身，完整雨伞样品验证的是整个产品系统。

一个配件单独拿在手里没有问题，并不代表安装到雨伞以后一定没有问题。

这也是为什么复杂定制项目不能只看单个零件。

十、手板确认以后，可以直接生产大货吗？

如果产品涉及专用模具，通常还不能。

这次项目最终计划采用锌合金配件，因此在手板确认以后，还需要根据确认结果推进：

模具开发 → 试模 → 模具样品检查 → 必要调整 → 最终样品确认。

只有实际生产工艺做出来的样品得到确认以后，才适合进入批量生产。

整个开发流程可以概括为：

创意沟通 → 结构评估 → 3D建模 → 模型确认 → 实物手板 → 整伞验证 → 模具开发 → 试模 → 生产样品确认 → 批量生产

每一步解决的问题不同。

所以复杂定制项目不能因为外观已经确认，就跳过后面的实际生产验证。

十一、原创设计什么时候应该签保密协议？

如果客户提供的是尚未公开的原创产品设计，我们认为：

在提供详细开发资料和正式启动项目之前，就可以讨论保密安排。

这次项目中，我们主动向客户提出签署保密协议。

客户对此表示认可，双方也进一步确认了原创设计、开发资料等相关事项。

但是，保密不能只停留在一份文件上。

如果项目需要外部建模人员、3D打印供应商或其他专业供应商参与，也需要在资料传递过程中控制：

• 谁可以看到文件；
• 哪些资料可以提供；
• 文件用于什么目的；
• 未经授权是否可以展示；
• 开发文件和样品如何处理。

未经客户授权，我们不会因为要展示“工厂能力”而公开客户尚未发布的原创设计。

因此本文也不会展示这个项目的具体造型。

十二、准备定制雨伞手板报价前，买家最好准备什么？

如果你正在开发一款特殊的定制雨伞，在询问建模和手板费用以前，最好尽可能准备以下资料：

1. 创意图或参考图片；
2. 需要定制哪些部件；
3. 预计订单数量；
4. 大致尺寸要求；
5. 希望使用的材料；
6. 颜色和表面处理要求；
7. 如果已有CAD/STEP文件，可以一并提供；
8. 产品的实际使用场景；
9. 对样品和量产的大致时间要求。

资料越完整，工厂越容易判断：

什么可以直接做、什么需要建模、什么需要手板、什么需要开模，以及整个开发过程大概需要经过哪些阶段。

十三、这个项目现在进行到哪一步？

截至本文撰写时：

• 客户已经提供创意方案；
• 我们完成了初步结构评估；
• 发现并讨论了影响收伞的问题；
• 客户接受了初步调整方向；
• 双方已经确认前期开发安排；
• 相关文件已经签署；
• 目前正在等待约定款项；
• 3D建模尚未正式启动；
• 实物手板尚未制作。

所以这不是一个已经完成的“成功案例”。

它是一个正在进行中的真实定制雨伞开发项目。

我们决定把过程记录下来，是因为复杂定制项目真正有价值的经验，往往并不是最终展示出来的那把漂亮雨伞，而是：

中间遇到了什么问题，我们为什么这样判断，又是怎样一步一步把问题解决掉的。

后续进入3D建模以后，如果遇到新的结构问题，我们会继续记录。

手板制作完成以后，我们也会记录实物验证过程中发现的问题。

如果进入开模、试模和批量生产阶段，同样会继续记录实际开发过程。

常见问题

只有一张创意图，可以开发定制雨伞吗？

可以。

创意图可以作为开发起点，但通常还需要补充尺寸、立体细节、连接结构和使用要求，再进行3D建模和实物验证。

客户已经有STEP文件，还需要重新建模吗？

不一定。

首先检查现有模型是否满足尺寸、结构、装配和制造要求。

能够直接使用的模型不需要重复建立；需要修改的部分，再根据实际工作范围确认。

3D建模费包含手板制作吗？

不能默认包含。

3D建模和实物手板属于两个不同阶段，应在报价中分别说明具体包含内容。

铝合金3D打印手板能完全代表锌合金成品吗？

不能。

它可以帮助验证造型、尺寸和装配，但材料、重量、手感、表面效果以及实际生产工艺仍然存在差异。

最终效果需要通过正式生产工艺制作的样品进一步确认。

手板确认以后为什么还要开模和试模？

因为手板主要验证设计，而模具决定后续批量生产。

真正使用量产材料和工艺制作出来的产品仍然需要检查，确认以后才能进入大货。

未公开的原创设计可以要求工厂保密吗？

可以。

复杂原创项目可以在提供详细开发资料前先确认NDA及相关知识产权安排。

同时还需要关注项目过程中外部建模、打样和供应商协作时的资料管理。

结语

复杂定制雨伞真正困难的地方，通常不是“能不能把一个造型做出来”。

更重要的是：

这个造型能不能成为一把真正可以正常使用、稳定生产并批量复制的雨伞。

从一张创意图，到最终量产，中间需要经过结构、模型、手板、装配、模具和实际生产的多次验证。

这也是我们在这个项目中正在做的事情。

本文记录的是第一阶段。

等项目进入3D建模、金属手板、整伞装配和后续开模阶段，我们会继续记录真实开发过程中遇到的问题和解决方法。
